单光束激光入侵探测器技术指标
|
项目 |
技术指标 |
|
型号 |
AJ-J100A30/50/100/200/300/400/500 |
|
激光波长 |
650nm、808nm、980nm |
|
警戒距离 |
0~500m |
|
警戒层次 |
单层警戒 |
|
报警方式 |
光束遮断报警 |
|
工作电压 |
DC10-30V 或AC220V |
|
工作电流 |
发射：85mA 接收：80mA |
|
报警输出方式 |
一组继电器常开/常闭触点，触点容量：AC125V/0.5A、DC24V/2A |
|
防拆输出方式 |
一组常闭触点，触点容量：AC125V/0.5A、DC24V/2A（定制） |
|
发射端、接收端角度 |
发散角度： ＜3′接收角度：＞10° |
|
光轴调整角度 |
水平±30° 垂直±30°(范围可调) |
|
产品尺寸 |
105mm(L)*105mm(W)*245mm(H) |
|
底盘尺寸 |
105mm(L)*105mm(W)*10mm(H) |
|
材质 |
外壳：铝合金；顶盖、底座：铝合金 |
|
安装孔尺寸 |
4个φ9长圆孔均匀分布 |
|
报警时间 |
2s±1s(1-30s可选) |
|
响应时间 |
5ms-500ms(可调) |
|
使用环境温度 |
-40℃~70℃ |
|
防护等级 |
IP67 |
|
激光光源类型 |
一类安全激光光源，等级为CLASSⅠ |
|
MTBF |
＞120000小时 |
一.1.1.1 双光束280型号

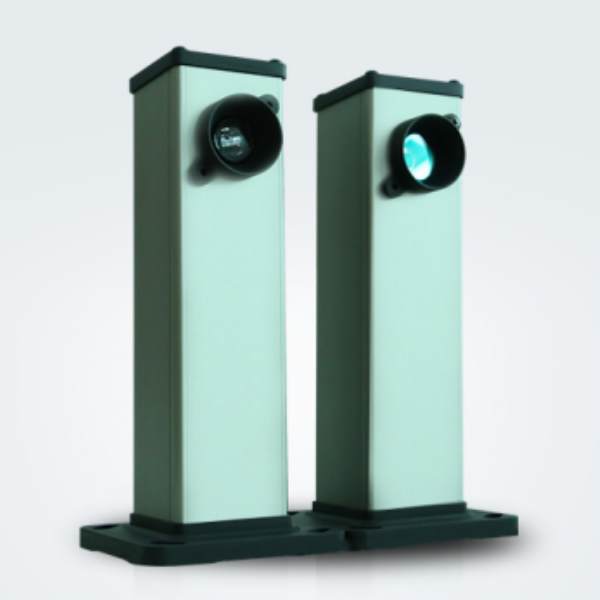

1、外形如图所示：
2、280型号双光束激光入侵探测器技术指标：
|
项目 |
技术指标 |
|
型号 |
AJ-J100B30/50/100/200/300/400/500 |
|
激光波长 |
650nm、808nm、980nm |
|
警戒距离 |
0~500m |
|
警戒层次 |
双层警戒 |
|
报警方式 |
光束遮断报警 |
|
工作电压 |
DC10-30V 或AC220V（定制） |
|
工作电流 |
发射：145mA 接收：100mA |
|
报警输出方式 |
一组继电器常开/常闭触点，触点容量：AC125V/0.5A、DC24V/2A |
|
防拆输出方式 |
一组常闭触点，触点容量：AC125V/0.5A、DC24V/2A（定制） |
|
发射端、接收端角度 |
发散角度： ＜3′接收角度：＞10° |
|
光轴调整角度 |
水平±30° 垂直±30°(范围可调) |
|
产品尺寸 |
105mm(L)*105mm(W)*280mm(H) |
|
底盘尺寸 |
105mm(L)*105mm(W)*10mm(H) |
|
材质 |
外壳：铝合金；顶盖、底座：铝合金 |
|
安装孔尺寸 |
4个φ9长圆孔均匀分布 |
|
报警时间 |
2s±1s(1-30s可选) |
|
响应时间 |
5ms-500ms(可调) |
|
使用环境温度 |
-40℃~70℃ |
|
防护等级 |
IP67 |
|
激光光源类型 |
一类安全激光光源，等级为CLASSⅠ |
|
MTBF |
＞120000小时 |
一.1.1.2 双光束490型号

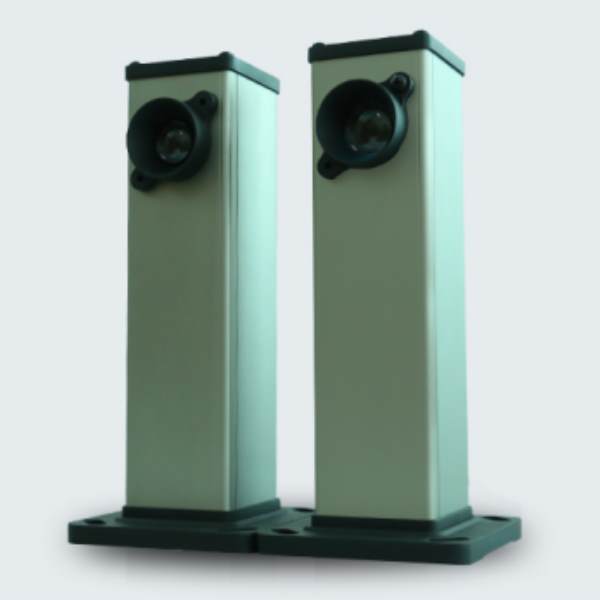

1、外形如图所示：
2、490型号双光束激光入侵探测器技术指标：
|
项目 |
技术指标 |
|
型号 |
AJ-J100B30/50/100/200/300/400/500 |
|
激光波长 |
650nm、808nm、980nm |
|
警戒距离 |
0~500m |
|
警戒层次 |
双层警戒 |
|
报警方式 |
光束遮断报警 |
|
工作电压 |
DC10-30V 或AC220V（定制） |
|
工作电流 |
发射：145mA 接收：100mA |
|
报警输出方式 |
一组继电器常开/常闭触点，触点容量：AC125V/0.5A、DC24V/2A |
|
防拆输出方式 |
一组常闭触点，触点容量：AC125V/0.5A、DC24V/2A（定制） |
|
发射端、接收端角度 |
发散角度： ＜3′接收角度：＞10° |
|
光轴调整角度 |
水平±30° 垂直±30°(范围可调) |
|
产品尺寸 |
105mm(L)*105mm(W)*490mm(H) |
|
底盘尺寸 |
105mm(L)*105mm(W)*10mm(H) |
|
材质 |
外壳：铝合金；顶盖、底座：铝合金 |
|
安装孔尺寸 |
4个φ9长圆孔均匀分布 |
|
报警时间 |
2s±1s(1-30s可选) |
|
响应时间 |
5ms-500ms(可调) |
|
使用环境温度 |
-40℃~70℃ |
|
防护等级 |
IP67 |
|
激光光源类型 |
一类安全激光光源，等级为CLASSⅠ |
|
MTBF |
＞120000小时 |
一.1.1.3 三光束

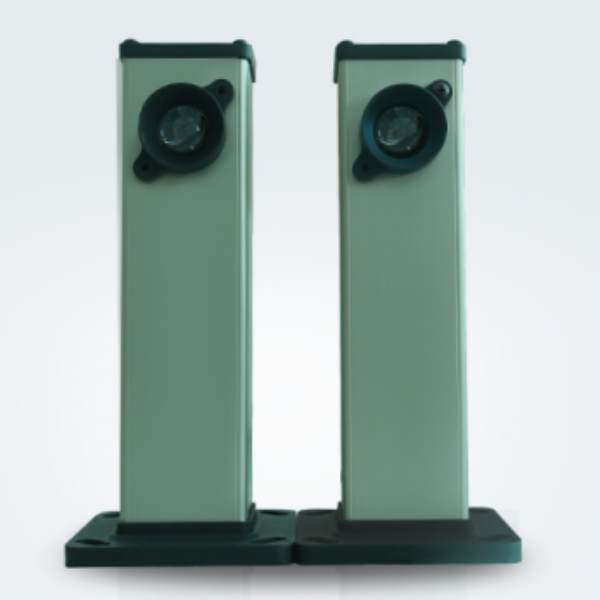

1、外形如图所示：
2、三光束激光入侵探测器技术指标：
|
项目 |
技术指标 |
|
型号 |
AJ-J100B30/50/100/200/300/400/500C |
|
激光波长 |
650nm、808nm、980nm |
|
警戒距离 |
0~500m |
|
警戒层次 |
三层警戒 |
|
报警方式 |
光束遮断报警 |
|
工作电压 |
DC10-30V 或AC220V（定制） |
|
工作电流 |
发射：175mA 接收：120mA |
|
报警输出方式 |
一组继电器常开/常闭触点，触点容量：AC125V/0.5A、DC24V/2A |
|
防拆输出方式 |
一组常闭触点，触点容量：AC125V/0.5A、DC24V/2A（定制） |
|
发射端、接收端角度 |
发散角度： ＜3′接收角度：＞10° |
|
光轴调整角度 |
水平±30° 垂直±30°(范围可调) |
|
产品尺寸 |
105mm(L)*105mm(W)*490mm(H) |
|
底盘尺寸 |
105mm(L)*105mm(W)*10mm(H) |
|
材质 |
外壳：铝合金；顶盖、底座：铝合金 |
|
安装孔尺寸 |
4个φ9长圆孔均匀分布 |
|
报警时间 |
2s±1s(1-30s可选) |
|
响应时间 |
5ms-500ms(可调) |
|
使用环境温度 |
-40℃~70℃ |
|
防护等级 |
IP67 |
|
激光光源类型 |
一类安全激光光源，等级为CLASSⅠ |
|
MTBF |
＞120000小时 |
一.1.1.4 四光束
1、外形如图所示：
2、民用型四光束激光入侵探测器技术指标：
|
项目 |
技术指标 |
|
型号 |
AJ-J100B30/50/100/200/300/400/500D |
|
激光波长 |
650nm、808nm、980nm |
|
警戒距离 |
0~500m |
|
警戒层次 |
四层警戒 |
|
报警方式 |
光束遮断报警 |
|
工作电压 |
DC10-30V 或AC220V（定制） |
|
工作电流 |
发射：210mA 接收：140mA |
|
报警输出方式 |
一组继电器常开/常闭触点，触点容量：AC125V/0.5A、DC24V/2A |
|
防拆输出方式 |
一组常闭触点，触点容量：AC125V/0.5A、DC24V/2A（制定） |
|
发射端、接收端角度 |
发散角度： ＜3′接收角度：＞10° |
|
光轴调整角度 |
水平±30° 垂直±30°(范围可调) |
|
产品尺寸 |
105mm(L)*105mm(W)*630mm(H) |
|
底盘尺寸 |
105mm(L)*105mm(W)*10mm(H) |
|
材质 |
外壳：铝合金；顶盖、底座：铝合金 |
|
安装孔尺寸 |
4个φ9长圆孔均匀分布 |
|
报警时间 |
2s±1s(1-30s可选) |
|
响应时间 |
5ms-500ms(可调) |
|
使用环境温度 |
-40℃~70℃ |
|
防护等级 |
IP67 |
|
激光光源类型 |
一类安全激光光源，等级为CLASSⅠ |
|
MTBF |
＞120000小时 |
